Nachrichtenvorlagen
Nachrichtenvorlagen ermöglichen es Ihnen, Vorfallbenachrichtigungen mit dynamischen Variablen anzupassen, die automatisch basierend auf Ihrer Monitor-Konfiguration ausgefüllt werden.
Übersicht

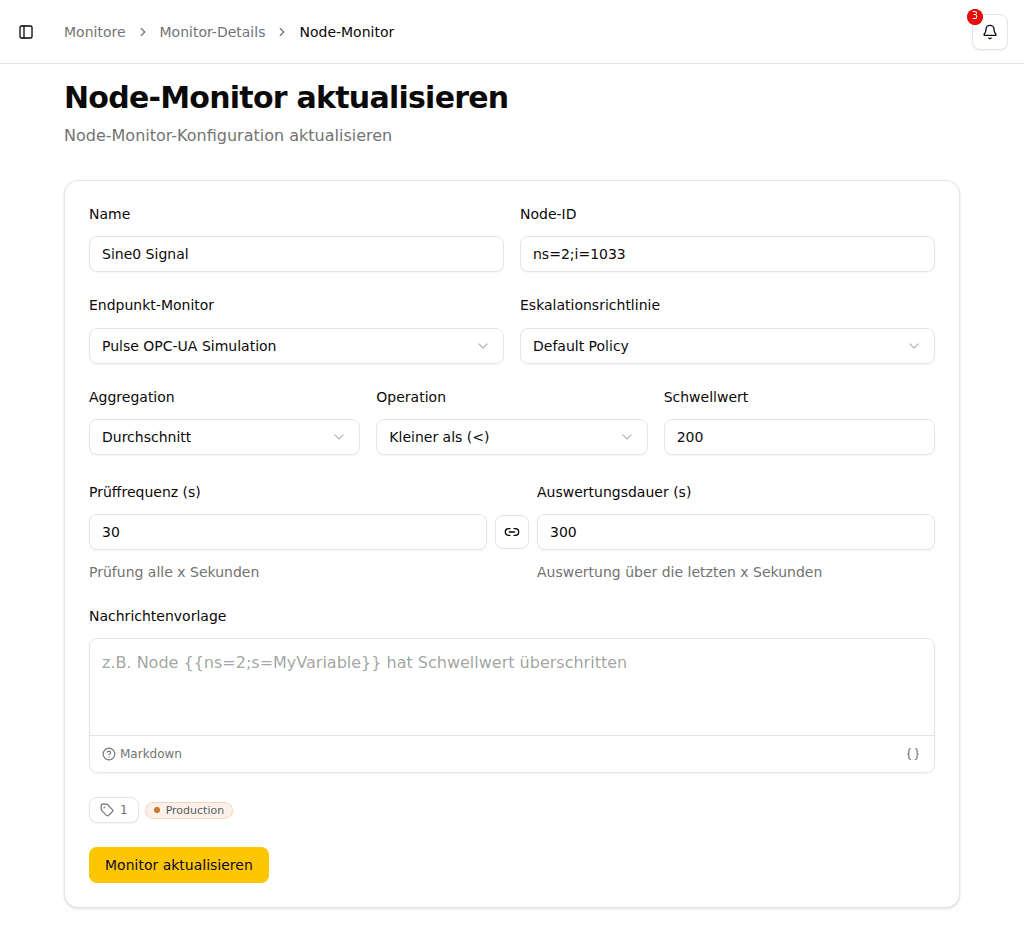

Beim Erstellen oder Bearbeiten von Monitoren können Sie das Feld Nachrichtenvorlage verwenden, um benutzerdefinierte Benachrichtigungen zu definieren. Diese Nachrichten unterstützen Variablen-Substitution, um dynamische Informationen über die überwachte Ressource einzuschließen.
Variablentypen nach Monitor
Verschiedene Monitor-Typen bieten unterschiedliche Vorlagen-Variablen:
| Monitor-Typ | Verfügbare Variablen | Beispiel |
|---|---|---|
| OPC UA Node | {{Node ID}} | {{ns=2;s=TemperatureSensor}} |
| S7 Tag | {{S7-Adresse@Typ}} | {{DB1.DBW0@INT}} |
| OPC UA Endpunkt | Keine | Nur Klartext |
| S7 Endpunkt | Keine | Nur Klartext |
S7-Datentypen
Beim Erstellen eines S7-Tag-Monitors wählen Sie den Datentyp, der bestimmt, wie der SPS-Speicher interpretiert wird. Dieser Typ wird mit einem @-Trennzeichen an die Adresse in Vorlagen-Variablen angehängt (z.B. {{DB1.DBW0@INT}}).
Die folgenden Typen sind verfügbar:
| Typ | Suffix | Beschreibung | Größe |
|---|---|---|---|
| Bit | @BOOL | Boolescher Wert | 1 Bit |
| Byte | @BYTE | Ganzzahl ohne Vorzeichen | 8 Bit |
| Word | @WORD | Ganzzahl ohne Vorzeichen | 16 Bit |
| DWord | @DWORD | Ganzzahl ohne Vorzeichen (Standard) | 32 Bit |
| Int | @INT | Ganzzahl mit Vorzeichen | 16 Bit |
| DInt | @DINT | Ganzzahl mit Vorzeichen | 32 Bit |
| Real | @REAL | IEEE 754 Gleitkommazahl | 32 Bit |
TIP
Der Datentyp muss mit dem Speicherlayout Ihres SPS-Programms übereinstimmen. Verwenden Sie beispielsweise Real für DB1.DBD0, wenn der Datenbaustein einen Gleitkommawert an diesem Offset speichert.
Verwendung von Vorlagen-Variablen
Desktop-Erfahrung

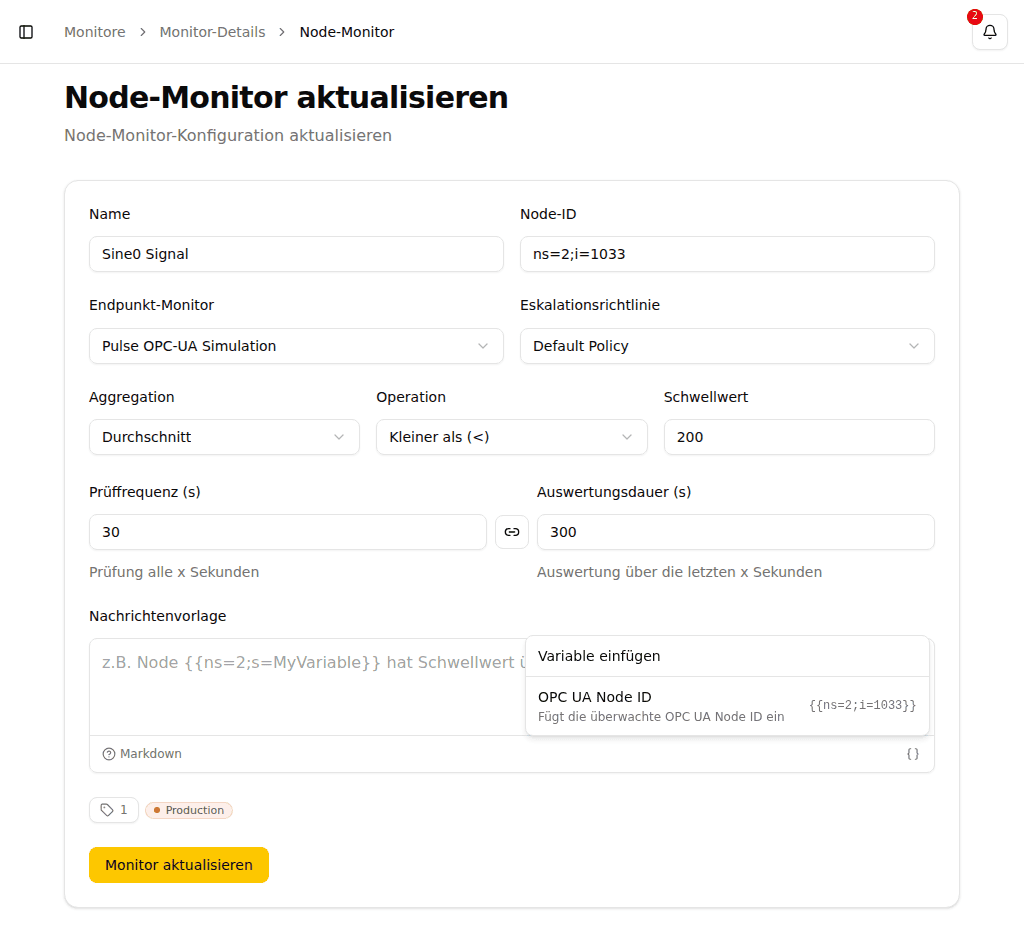

Auf Desktop-Geräten haben Sie zwei Möglichkeiten, Variablen einzufügen:
- Button-Menü: Klicken Sie auf die geschweiften Klammern neben dem Nachrichtenvorlage-Feld
- Kontextmenü: Rechtsklick in das Nachrichtenvorlage-Eingabefeld
Beide Methoden öffnen ein Menü mit:
- Variablenname und Beschreibung
- Der tatsächliche Variablenwert, der eingefügt wird
- Klicken Sie, um die Variable an Ihrer Cursorposition einzufügen
Mobile Erfahrung
Auf mobilen Geräten öffnet das Tippen auf das Symbol für geschweifte Klammern eine Vollbild-Schublade mit denselben Variablenoptionen für einfache Auswahl.
Manuelle Eingabe
Sie können auch manuell Variablen-Syntax eingeben:
- OPC UA Node:
{{ns=2;s=IhreNodeID}} - S7 Tag:
{{DB1.DBW0@INT}}(Adresse gefolgt von@und Datentyp)
Beispiele
OPC UA Node Monitor
Vorlage: Temperatursensor {{ns=2;s=TemperatureSensor}} hat den Schwellwert überschritten
Ergebnis: Wenn der Vorfall erstellt wird, wird {{ns=2;s=TemperatureSensor}} durch die tatsächliche Node ID ersetzt, die Sie konfiguriert haben.
S7 Tag Monitor
Vorlage: SPS-Tag {{DB1.DBW0@INT}} meldet abnormale Werte
Ergebnis: Die Variable {{DB1.DBW0@INT}} wird durch die tatsächliche S7-Adresse aus Ihrer Monitor-Konfiguration ersetzt.
Best Practices
Effektive Vorlagen schreiben
- Halten Sie Nachrichten prägnant aber informativ
- Schließen Sie die Variable ein, um zu identifizieren, welche spezifische Ressource den Vorfall ausgelöst hat
- Fügen Sie Kontext hinzu, welcher Schwellwert oder welche Bedingung verletzt wurde
- Verwenden Sie klare, nicht-technische Sprache für Operatoren
Vorlagen-Validierung
- Variablen müssen exakt mit der konfigurierten Node ID oder S7-Adresse übereinstimmen (einschließlich des
@Typ-Suffixes für S7) - Ungültige Variablen werden unverändert in Benachrichtigungen angezeigt
- Testen Sie Ihre Vorlagen, indem Sie einen Test-Monitor erstellen
